Мокрые электрофильтры

ООО "ПРОМГАЗООЧИСТКА-АКС"

Мокрые электрофильтры ЭТМ с использованием полимерных материалов.

    Для очистки газов, содержащих туман и капли серной кислоты, другие химически агрессивные вещества, на предприятиях до сих пор находятся в эксплуатации электрофильтры устаревшей конструкции, такие как ШМК, М-7, М-102 и другие. Внутреннее оборудование электрофильтров изготовлено большей частью из свинца и освинцованной стали, никельсодержащей коррозионной стали. Практика эксплуатации таких электрофильтров показала конструктивные и технологические недостатки механического оборудования. В то же время стальные футерованные корпуса аппаратов находятся в удовлетворительном состоянии или требуют незначительного ремонта.

    Фирма ООО "Промгазоочистка АКС" занимается проектированием, разработкой конструкторской документации, изготовлением, проведением комплекса шеф-монтажных и пусконаладочных работ, гарантийным и послегарантийным обслуживанием мокрых электрофильтров ЭТМ с использованием полимерных материалов, включая комплектную поставку запчастей.

Электрофильтр ЭТМ на ОАО УРАЛЭЛЕКТРОМЕДЬ

Фирмой ООО "Промгазоочистка АКС" проводится модернизация внутреннего механического оборудования устаревших электрофильтров с использованием новых полимерных конструкций осадительных и коронирующих электродов, которые могут быть смонтированы практически в любых корпусах.

    В электрофильтрах применен специальный полимерный композиционный материал.

Материал, конструкция и способ изготовления электрофильтров из полимерных материалов защищены патентами.

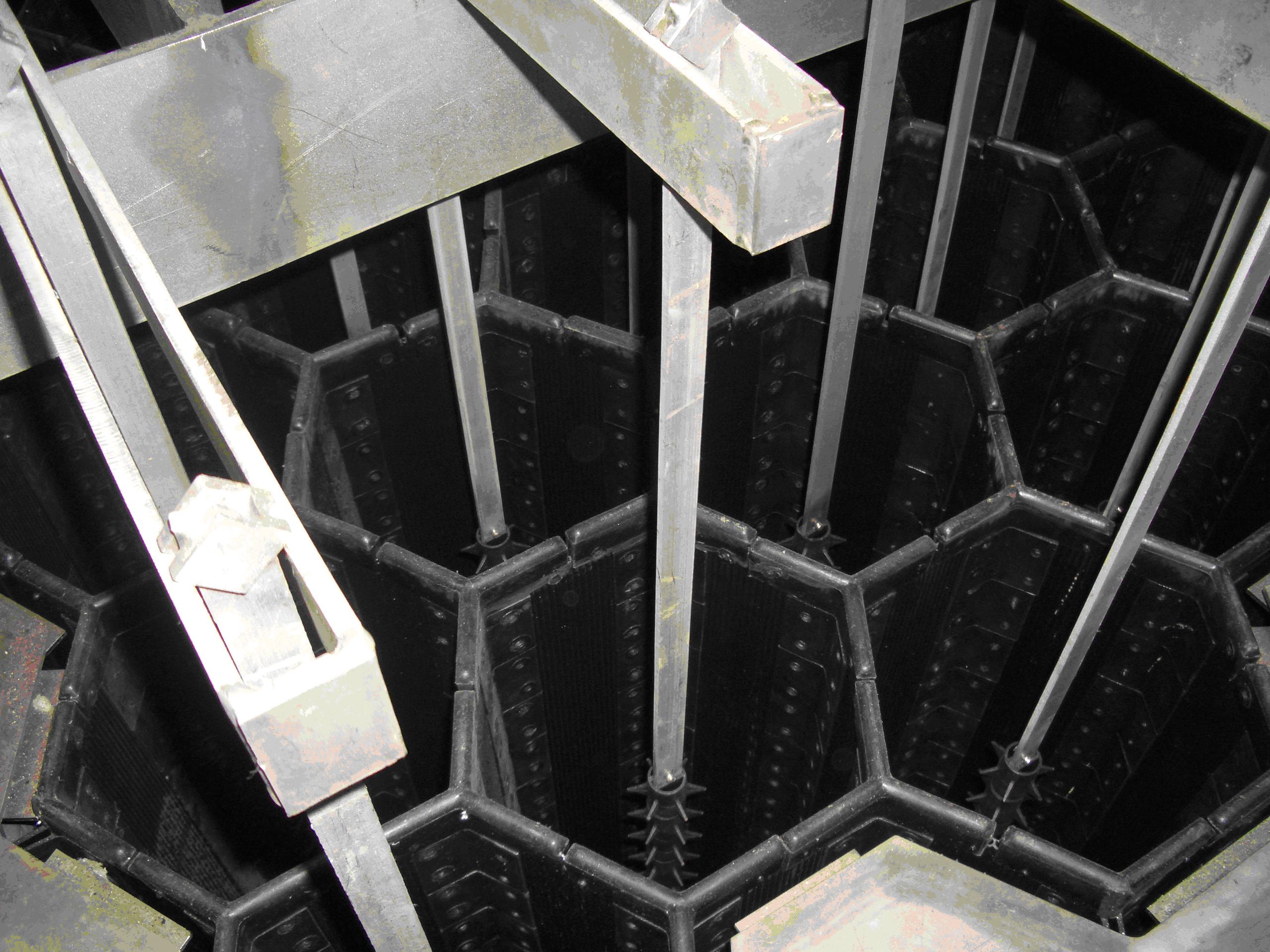

Осадительная и коронирующая система электрофильтра ЭТМ2 Полимерный материал конструкций осадительных и коронирующих электродов обладает целым комплексом свойств, в совокупности придающих электрофильтру неоспоримые преимущества перед зарубежными аналогами: хорошая тепло- и электропроводность, химическая стойкость в агрессивных средах, устойчивость к электрическим пробоям, гидрофобность, технологичность, позволяющая при изготовлении легко создавать конфигурации электродов различного профиля.

    Системы коронирующих и осадительных электродов представляют собой конструкцию модульного типа, набираемую из отдельных элементов различного профиля и конфигурации. Все элементы конструкции легко заменяются, таким образом, ремонтопригодность рабочей части электрофильтров не имеет конкуренции среди известных конструктивных решений.

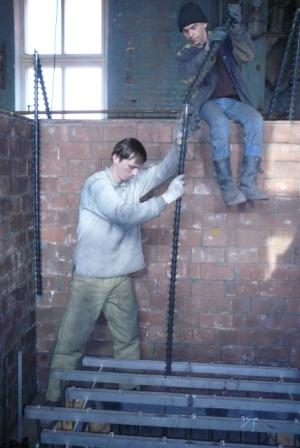

Монтаж коронирующих электродовКоронирующие электроды набираются из зубчатых элементов, нанизываемых на несущие стержни и фиксируемых в нижней части конструкции специально выполняемыми фиксаторами и стяжками, образующими нижнюю раму крепления. Использование этих технических решений повышает надежность работы электродов. За счет оригинальной конструкции, имеющей фиксированные точки коронирования, формоустойчивости под действием электрических разрядов и применения гидрофобного материала коронирующий электрод обладает принципиально более высокой эмиссионной способностью по сравнению с металлическими аналогами, что особенно актуально при улавливании тонкодисперсных пылей и аэрозолей.

    Коронирующие электроды такой конструкции обеспечивают в сотовой полимерной осадительной системе с размером ячейки 250 мм эмиссию тока до 4 мА на один электрод при напряжении 40 – 42 кВ между осадительными и коронирующими электродами.

    Опыт замены коронирующих электродов типа «ромб» на зубчатые полимерные электроды дал такие показатели: токовые нагрузки на электрофильтре ЭТМ1-9,75 по сравнению с параллельно работавшим электрофильтром ШМК-9,6 увеличились с 30 – 40 мА до 180 – 200 мА при среднем напряжении 50 кВ на первой ступени очистки газов промывного отделения СКЦ, и со 140 - 150 мА до 360 - 400 мА при 45 кВ на электрофильтре второй ступени.

    Осадительные системы электрофильтров достаточно отработаны. Разработаны варианты замены свинцовых сот на полимерные с размером ячейки 250 мм для электрофильтров ШМК.

    Осадительная система разработана и освоена в производстве двух типов – подвесная и самонесущая.

    Подвесная – дешева, проста в сборке, обладает высокой ремонтопригодностью путем замены отдельных элементов, хорошо зарекомендовала себя в электрофильтрах, работающих при малых концентрациях твердых веществ.

Монтаж самонесушей осадительной системы в корпусСамонесущая монолитная - осадительная система заводской готовности. Сборка осуществляется на специальном стапеле с высокой точностью, что недостижимо при других способах сборки. После доставки к месту монтируется краном прямо в корпус. Габариты моноблоков позволяют транспортировать их в железнодорожном полувагоне или другим видом транспорта. В моноблоке решены вопросы по исключению влияния на снижение пробивного напряжения краевого эффекта, а также исключен переток газа через неактивные зоны. Полимерные электрофильтры в среднем на 30% дешевле аналогичных по габаритам металлических. Имеется в виду только механическое оборудование без учета косвенных затрат (транспортировка, монтаж, свинцово-паяльные работы). Монтаж полимерного внутреннего оборудования занимает две недели, аналогичного металлического – два месяца. Исключаются вредные для здоровья свинцово-паяльные работы. Электрофильтр удобен в эксплуатации. Внутреннее полимерное оборудование практически не зарастает технологическим шламом за счет гидрофобной поверхности полимера, конструкции из полимерных материалов не подвержены коррозии.

За последние два года:
- разработана проектно-конструкторская документация на новые электрофильтры для ОАО "Уралэлектромедь", ООО "Медногорский медносерный комбинат", ОАО "Святогор";
- изготовлены, поставлены и пущены в эксплуатацию электрофильтры типа ЭТМ с полимерной коронирующей и осадительной системой на ОАО "Челябинский цинковый завод", ООО "Медногорский медносерный комбинат", ОАО "Уралэлектромедь", ОАО "Сибнефть – Омский НПЗ";
- произведена модернизация мокрых электрофильтров с заменой осадительной и коронирующей систем на полимерные на ОАО "ГМК "Норильский никель", ОАО "Гродно-Азот" (Беларусь), ООО "Киришинефтеоргсинтез", ОАО "Новокуйбышевский НПЗ", ОАО "Сумыхимпром" (Украина).

Мы поставим и реконструируем электрофильтры с минимальными затратами и максимальной эффективностью!
