Циклоны НИИОГАЗ.

ОАО НИИОГАЗ осуществляет расчет, изготовление и поставку циклонов типа ЦН-15 и СКЦН-34 различных модификаций и типоразмеров, а также специальных видов циклонов.

Циклоны являются наиболее распространенными аппаратами газоочистки, широко применяемыми для отделения пыли от газов и воздуха (в том числе аспирационного) в самых различных отраслях промышленности: в черной и цветной металлургии, химической и нефтяной промышленности, промышленности строительных материалов, энергетике и др.

При небольших капитальных затратах и эксплуатационных расходах циклоны обеспечивают очистку газов эффективностью 80-95% от частиц пыли размером более 10 мкм. В основном их рекомендуется использовать для предварительной очистки газов и устанавливать перед высокоэффективными аппаратами (например, фильтрами или электрофильтрами). В ряде случаев достигаемая эффективность циклонов оказывается достаточной для выброса газов или воздуха в атмосферу.

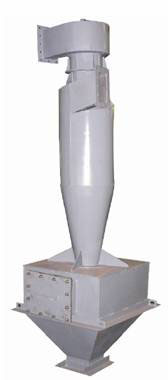

Основными элементами циклонов являются корпус, выхлопная труба и бункер. Газ поступает в верхнюю часть корпуса через входной патрубок, приваренный к корпусу тангенциально. Улавливание пыли происходит под действием центробежной силы, возникающей при движении газа между корпусом и выхлопной трубой. Уловленная пыль ссыпается в бункер, а очищенный газ выбрасывается через выхлопную трубу.
В зависимости от производительности циклоны можно устанавливать по одному (одиночные циклоны) или объединять в группы из двух, четырех, шести или восьми циклонов (групповые циклоны).
Циклоны типа ЦН-15 являются наиболее распространенным типом циклонов. Они предназначены для сухой очистки газов, выделяющихся при некоторых технологических процессах (сушке, обжиге, агломерации, сжигании топлива и т.д.), а также аспирационного воздуха в различных отраслях промышленности (черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике и т.д.). Применение циклонов типа ЦН-15 недопустимо в условиях токсичных или взрывоопасных сред; их нельзя также использовать для улавливания сильно слипающихся пылей.
Условное обозначение: ЦН – циклон НИИОГАЗ; 15 – угол наклона входного патрубка относительно горизонтали (град.); П, Л – «правое» («левое») вращение газа в «улитке»; число после тире – внутренний диаметр цилиндрической части циклона (мм); следующая цифра – количество циклонов в группе; У – с камерой очищенного газа в виде «улитки»; С – с камерой очищенного газа в виде сборника; П – пирамидальная форма бункера.
Циклоны типа СКЦН-34 предназначены для очистки от твердых частиц сажегазовой смеси после реакторов сажевого производства, газовоздушной смеси систем пневмотранспорта, аспирации и пневмоуборки. Особенностью циклонов этого типа является их повышенная эффективность по сравнению с обычными циклонами, достигаемая за счет увеличения гидравлических потерь в результате сужения сечений входного и выходного отверстий.
Условное обозначение: СК – спирально-конический; ЦН – циклон НИИОГАЗ; 34 – отношение диаметра выхлопной трубы к диаметру цилиндрической части (равно 0,34); Б – с бункером; последнее число – диаметр цилиндрической части циклона (мм); П, Л – «правое» («левое») вращение газового потока.

ОАО “НИИОГАЗ” осуществляет расчет, изготовление и поставку циклонов типа ЦН-15 и СКЦН-34 различных модификаций и типоразмеров.
