Фильтры-адсорберы АТС

Удаление неприятных запахов канализационно - насосных станций.

Специфическим видом загрязнения окружающей среды являются неприятные запахи. Наибольшие проблемы с этой точки зрения создают канализационно-насосные станции (КНС). Расположение КНС не может быть выбрано произвольно, а определяется рельефом местности. Эти станции часто находятся в окружении жилых и служебных зданий.

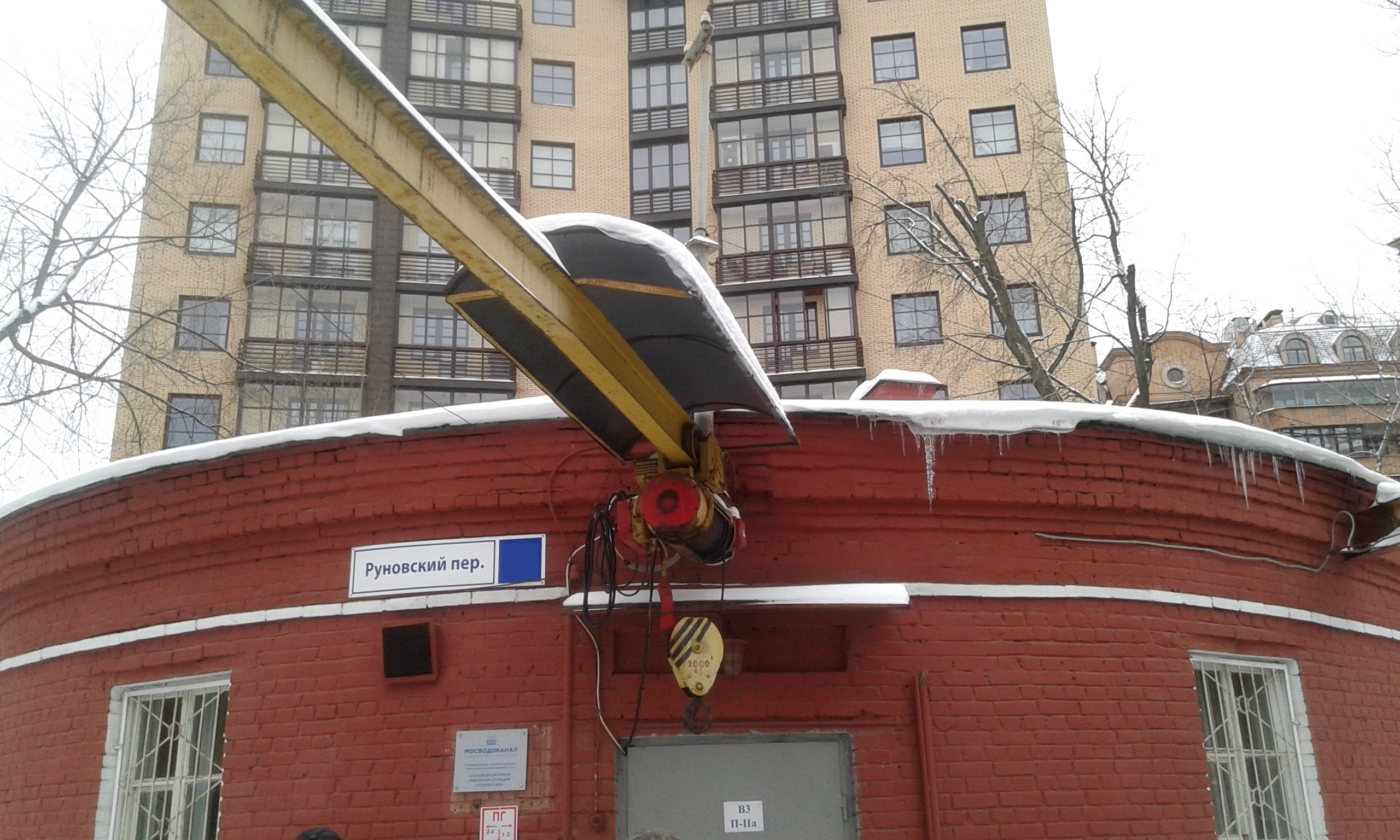

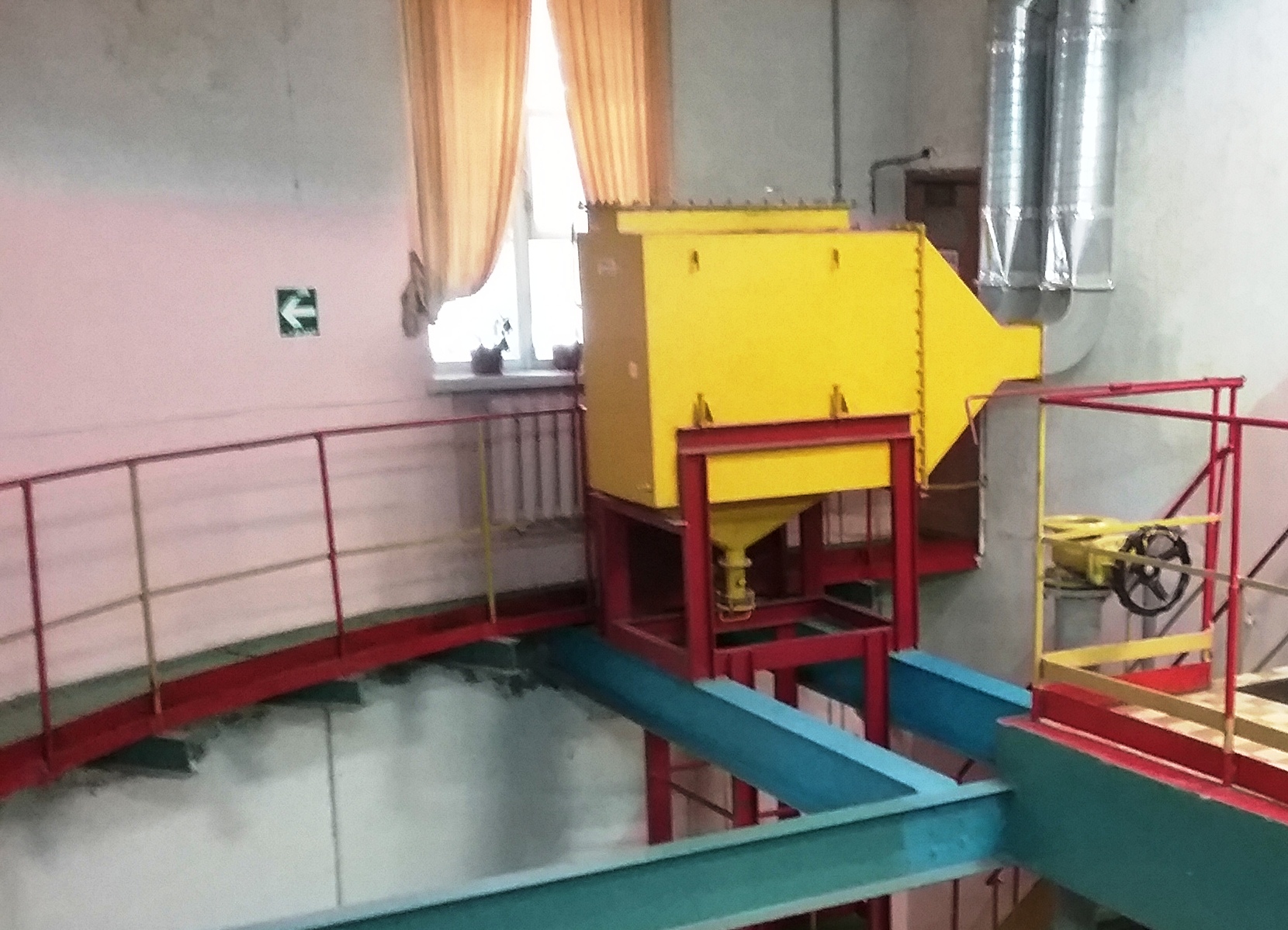

Рис.1 КНС- Руновская, г. Москва. Рис.2 Адсорбер АТС-1200 на КНС-Руновская.

В АО "НИИОГАЗ" разработаны фильтры-адсорберы АТС производительностью от 400 м³/ч до 6000 м³/ч, для очистки вентиляционного воздуха КНС, в которых применен адсорбент АУ-644. Используется сорбционно-каталитический метод очистки. адсорбент АУ-644 (защищен патентом РФ), обладает хорошей сорбционной емкостью по сероводороду и другим летучим соединениям, сопоставимой с зарубежными аналогами, но дешевле.

Для очистки объемов газов выше 6000 м³/ч предлагается установка нескольких адсорберов. Кроме того, нет необходимости очистки всего объема вентиляционного воздуха КНС, а достаточно провести локальную очистку от основных источников выделения, которыми являются грабельное отделение и приемные резервуары, что приведет к удалению неприятных запахов.

Преимущества установки адсорберов АТС:
- небольшие габариты, встраиваются в существующую систему вентиляции;
- высокая эффективность (до 99%);
- низкая стоимость по сравнению с аналогами;
- разборная конструкция позволяет установить аппарат даже в небольшом помещении;
- просты и дешевы в обслуживании, не требуют дополнительных эксплуатационных затрат;
- срок службы составляет 10 лет, при условии своевременной замены адсорбента;
- отработанный адсорбент абсолютно безопасен, не содержит вредных веществ и может утилизироваться как обычные бытовые отходы.

Адсорберы АТС внедрены и успешно работают на КНС АО "Мосводоканал" и других водоканалах: 2006 г.- "Руновская"; 2016 г. - "Ивановская", "Павелецкая", "Вешки", "Яузская", "Медведково"; 2017 г. - "Нагатино-2", "ЦПКиО им Горького"; 2018 г - "Орехово-Борисово-6", "Ново-Нагатинская", "Коптево-2", "Вешняки-Владычино", "пос. Первомайское" (Зимний сад); 2019 г. - КНС "пос. Киевский", Очистные сооружения Троицк ТиНАО, ТиНАО д.Картмазово, КНС г. Новосибирск, КНС "Тушино"; 2020 г. - КНС пос. Сосенское Коммунарка, КНС пос. Вороновское, КНС №2 пос. Московский; 2021 г. - Курьяновские очистные сооружения, КНС деревня Раздоры, КНС№9 для ЖК "Мякинино парк", КНС№3 ЖК Саларьево парк, КНС поселение Рязановское село Остафьево, КНС Красная Пахра; 2022 г. - КНС поселение Рязановское д. Алхимово, КНС "ЖК Испанские кварталы 2", КНС пос. Кокошкино, КНС в составе ЖК "Середнёвский лес", КНС "Ватутинки", КНС "ЖК Левобережный", КНС станица Крылатская; 2023 - Очистные сооружения пос. Кокошкино 2 этап; КНС на территории очистных сооружений пос. МВТ, КНС для «Строительство сетей канализации деревни Саларьево поселение Московский Новомосковского административного округа города Москвы», КНС ОС пос. Шишкин лес, «Модернизация КНС "1 мкр. Московский», 2024 г. - КНС КСХП Химки, КНС Снегоплавильного пункта Тарный вл.5, КНС ОС «Яковлево».

Рис.3 Адсорбер АТС-5000 на КНС «Медведковская» Рис.4 Адсорбер АТС-2500 на КНС «Павелецкая»

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование показателей	Ед.	АТС-5000Г	АТС-2500Г	АТС-1000Г	АТС-400Н
1. Производительность по очищаемому газу:
- номинальная	м³/ч	5000	2500	1000	400
- максимальная		6000	3000	1500	500
2. Гидравлическое сопротивление адсорбера при
- номинальной производительности	кПа	1	1	1	1
3. Разрежение газа в корпусе адсорбера
- не более	кПа	5	5	5	5
4. Температура газа на входе в адсорбер	⁰С
- не более		60	60	60	60
- не менее		10	10	10	10
5. Концентрация сероводорода на входе в адсорбер,	мг/м³	10-12	10-12	10-12	10-12
6. Степень очистки, не менее	%	95-99	95-99	95-99	95-99
7. Габаритные размеры, без учета площадок обслуживания	мм
- длина		2996	1827	987	756
- ширина		1660	1348	1175	775
- высота		1730	1730	1730	1393
8. Масса общая	кг	1595	820	445	215

ДАВАЙТЕ ВМЕСТЕ СДЕЛАЕМ НАШ ГОРОД ЛУЧШЕ, А ВОЗДУХ ЧИЩЕ !!!
